自作・空冷式生ビールサーバー
■サーバー本体内に生樽を入れ、冷却機で冷した生樽を抽出するシステムです。

利 点

・業務店など大型の冷蔵庫があればそのまま利用できます。
・自作の場合、価格が安い

×欠 点

・生樽を冷すのに時間がかかる。
・電機代が必要
・移動できない。


■自宅やお店で、ビールサーバーを作る方法

注…冷蔵庫の穴あけ、加工は自己責任にてお願いいたします。
冷蔵庫の加工によって生じた損害、等につきましては、一切の責任を負えませんことお伝えさせていただきます。



kuurei2.jpg (519718 バイト) @:業務店などの大型の冷蔵庫、またはご家庭で不要になった冷蔵庫を、ビールサーバーとして利用することが可能です。 kuurei1.jpg (433588 バイト) A:冷蔵庫に穴を空ける際、使用するドリルのサイズは23mmとなります。

受け皿にはビスは付属しません。
お近くのホームセンター等で用途に長さの物をお買い求め下さいませ。



ホースが短いと圧力がかかりすぎ泡になります。

また、抽出は低圧(1〜1.5)でお願いいたします。



kuurei4.jpg (298095 バイト) C:冷蔵庫に穴を空ける際には、まずトレイの位置を決めてから、タップの穴あけをする方が良いかもしれません。

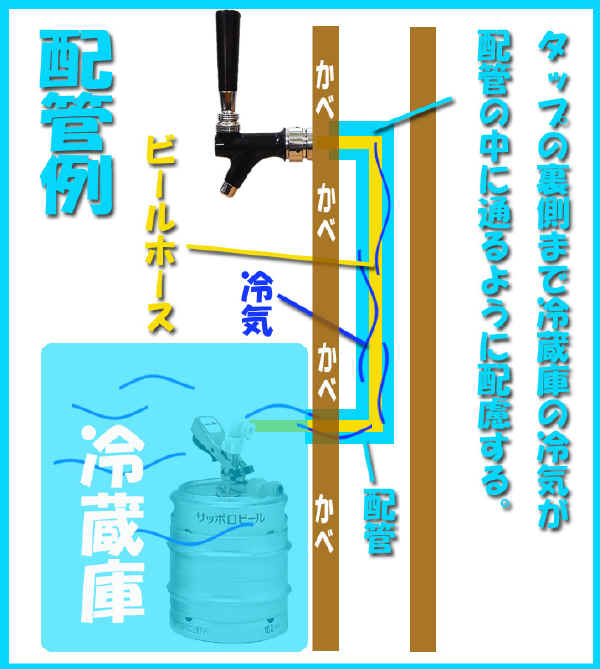

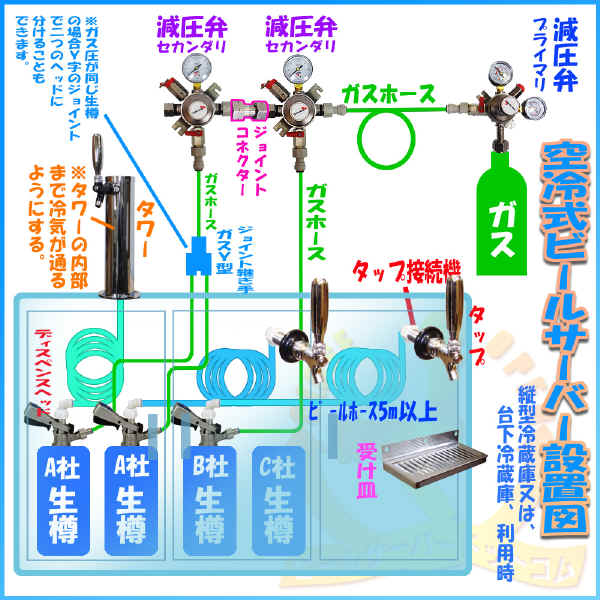

--------------------- 設置例 ---------------------





空冷式ビールサーバーの作成の様子を動画でチェック



◆空冷式ビールサーバー基本セット内容…参考例

・ビールホース【5m】
・ガス用ホース
・タップ 泡付機能付き
・タップ接続機Lサイズ
・受け皿
・ディスペンスヘッド【Sタイプ】
・減圧弁

以上のセット内容にて空冷式ビールサーバー1機が作成可能です。






価格 : 2,200円 (税込み)
個数 :
空冷式サーバーなどで使用いたします。

数量が1個の場合、【定形外郵便】利用で全国390円にて発送可能
※時間指定の場合は利用できません。【定形外郵便】【エクスパック500】

■ビールホース【5m】・・・ワンタッチヘッド用
対応機種・・・アサヒ、サッポロのサーバー
価格…2,200円

★5m単位で販売いたします。
空冷式サーバーの内部ホースは5m以下だと泡になる場合があります。
数量が【2】の場合には10m/1本にてお送りさせていただきます。




価格 : 390円 (税込み)
個数 :
ワンタッチヘッド用/1.0m

【定形外郵便】利用で全国140円にて発送可能
※時間指定の場合は利用できません。

【定形外郵便】【レターパックプラス】

■ガス用ホース・・・ワンタッチヘッド用
対応機種・・・アサヒ、サッポロ、キリン、サントリー
価格・・・・・・・約1.0m/390円

数量にかかわらず全て1本売りにて販売いたします。【切断無し】

数量【2】の場合…2m/1本
数量【5】の場合…5m/1本

写真右のように、差込口に出張っているリングを押しながら、ホースを引き抜きます。
ホースを入れる時は、ホースを継ぎ手の奥まで差し込み軽くひいてみて抜けないようなら大丈夫です。
各メーカーのホースの差込口も同様の形が多くなっております。

使用方法の項目にて動画での解説もございます。




価格 : 5,050円 (税込み)
サイズ :
個数 :
シルバーのタップ。ハンドル付き。

【定形外郵便】【エクスパック500】

■タップシルバー ハンドル付き
※泡付け機能無し

価格・・・・・・・5,050円

本体…ステンレス製
※ニットク製ビールサーバーで使用可能





価格 : 8,800円 (税込み)
カラー :
個数 :
泡付機能付きのタップ

【定形外郵便】【レターパックプラス】

■タップ 泡付機能付き シルバーハンドル付

価格・・・・・・・8,800円

本体…プラスチック製
※ニットク製ビールサーバーで使用可能

手前に倒すとビール、奥に押し込むと泡付ができます。





価格 : 9,9000円 (税込み)
サイズ :
個数 :
タップを接続するための器具。

【レターパックプラス】

■タップ接続機2Lサイズ(タップの軸)※ビールホース継ぎ手付き

価格・・・・・・・9,900円

奥行き…19cm
最大取付可能幅…11.5cm
軸の直径…22mm

タップシルバー、タップゴールド、タップ泡付機能付き専用となります。
※ニットク、ボクソン製タップは使用できません。


・ニットク製、HP-1S.CP-2.BS-5等の本体にも使用できます。
接続具直径…2.1cm

価格 : 8,900円 (税込み)
サイズ :
個数 :
タップを接続するための器具。

【レターパックプラス】

■タップ接続機Lサイズ(タップの軸)※ビールホース継ぎ手付き

価格・・・・・・・8,900円

奥行き…14cm
最大取付可能幅…6.5cm
軸の直径…22mm

タップシルバー、タップゴールド、タップ 泡付機能付き専用となります。
※ニットク、ボクソン製タップは使用できません。


・ニットク製、HP-1S.CP-2.BS-5等の本体にも使用できます。
接続具直径…2.1cm


◆売切れ中
価格 : 7,900円 (税込み)
サイズ :
個数 :
タップを接続するための器具。

【レターパックプラス】

■タップ接続機Mサイズ(タップの軸)※ビールホース継ぎ手付き

価格・・・・・・・7,900円

奥行き…12cm
最大取付可能幅…4cm
軸の直径…22mm

タップシルバー、タップゴールド、タップ 泡付機能付き専用となります。
※ニットク、ボクソン製タップは使用できません。

※写真は接続具Lサイズ

・ニットク製、HP-1S.CP-2.BS-5等の本体にも使用できます。
接続具直径…2.1cm



価格 : 5,500円 (税込み)
サイズ :
個数 :
壁や、冷蔵庫に付ける受け皿。ステンレス製。



■受け皿

価格…5,500円

壁や冷蔵庫に取り付ける受け皿

中ジョッキを3個乗せられる幅があります。
注…ジョッキ3個の重さを保障するものではありません。

サイズ…幅30cm 高さ7.5cm 奥行き12.1cm
素材…ステンレス製
重さ…690g
ネジ穴直径…13mm

ビスは付属しません
お近くのホームセンターなどで用途に合わせお買い求め下さい。



価格 : 10,500円(税込み)
サイズ :
個数 :
ワンタッチ型、ビール・ガス用継手付き

【レターパックプラス】

■ディスペンスヘッド【Sタイプ】

価格・・・・・・・10,500円

対応機種・・・アサヒ、サッポロ、サントリーの生樽
※ビールホース継ぎ手、ガスホース継ぎ手付属

ホース規格

ガスホースサイズ
ビールホースサイズ



使用可能
サンケイシステム

×使用不可
グランディシステム




価格 : 5,000円 (税込み)
個数 :
キリンディスペンスヘッド中古品。メンテナンス済みです。ビールホース継ぎ手、ガスホース継ぎ手が付属します。



■キリンディスペンスヘッド中古メンテナンス品タイプA

価格・・・・・・・5,000円

対応機種・・・キリンの生樽
※ビールホース継ぎ手、ガスホース継ぎ手付属



×使用不可
サンケイシステム

使用可能
グランディシステム





価格 : 1,950円(税込み)
個数 :
二股タイプのガス用ジョイント継手

【定形外郵便】利用で全国140円にて発送可能
※時間指定の場合は利用できません。
【定形外郵便】【レターパックプラス】

■ジョイント型継ぎ手【ガスY型】
(ガスホース用)
価格・・・1,950円

★複数台ガスを分けたい時に使用いたします。
★外形8mmのガスホースに対応します。
